技術資料：必要な風量を計算してみましょう
技術資料 制御風速 確認用のページを作成しました。
＊労働災害防止のために独自に弊社が公開しているものです。
正式な届出、設計の際には、事業者様および労基のご担当者様と都度協議してください。
＊最適な制御風速確認してみましょう。
制御風速は、フードの形状と使用する物質によって決まりがあります。
下記のセレクタボックスで、大きいほうの制御風速を選択します。
粉じん則に該当する作業は、フードの形状に依存します。
ex1.
フード形状：囲い式 0.7m/s 物質：コバルト（粉末）1.0m/s
フード形状＜物質 なので、制御風速は1.0m/sを選択しましょう。
1.フード形状制御風速
1-1.フード形状 参考図
2．法定制御風速
2-1.規制物質参考リンク
3．必要風量の計算
最適なフードが決まったら必要風量を計算してみましょう。
一般的なフードの計算ができます。
＊テーブル付きのフード、スロット型フード、キャノピー型フードは計算方法が異なります。
＊円形フードは直径を入力してください。面積計算を自動で行います。

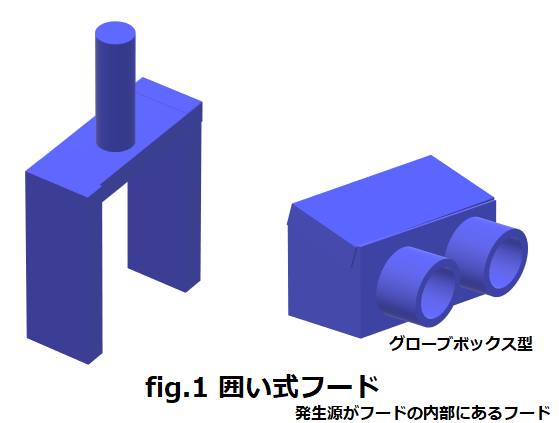

①囲い式フード
計算結果(m3/min)：
計算結果(m3/min)：

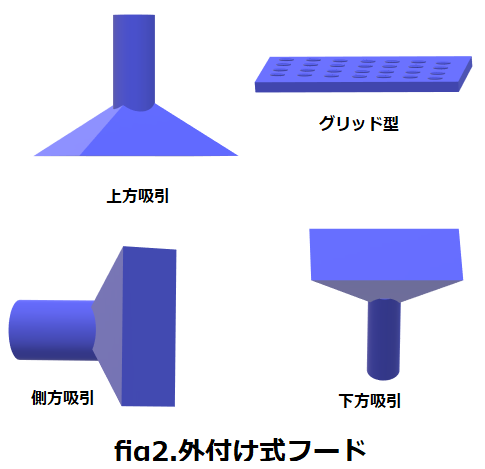

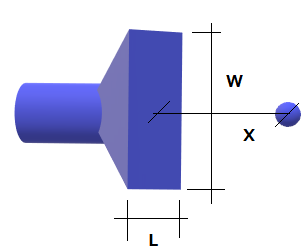

②外付け式フード
計算結果(m3/min)：
計算結果(m3/min)：

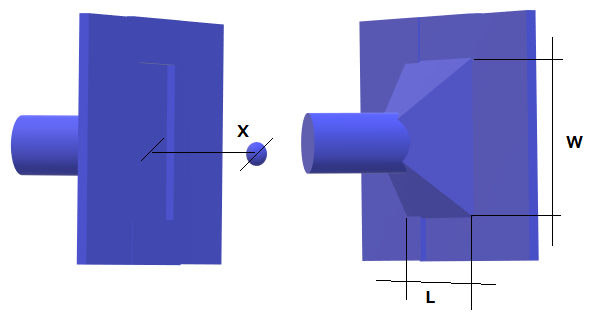

③フランジ付 外付け式フード
計算結果(m3/min)：
計算結果(m3/min)：
3-1.風速の不均一に対する補正係数
| 開口面積(m2) | ～0.25 | ～0.5 | ～1.0 | ～2.0 | ～3.0 | ～4.0 |
|---|---|---|---|---|---|---|
| 囲い式 | 1.1 | 1.1 | 1.2 | 1.3 | 1.5 | 1.8 |
| 外付け式 | 1.1 | 1.2 | 1.3 | 1.5 | 1.8 | 2.2 |
4.圧力損失の計算
必要風量を計算したら、ダクトの経路を計画しましょう。
ダクトの経路に合わせて、圧力計算を行います。
圧力損失計算シート
